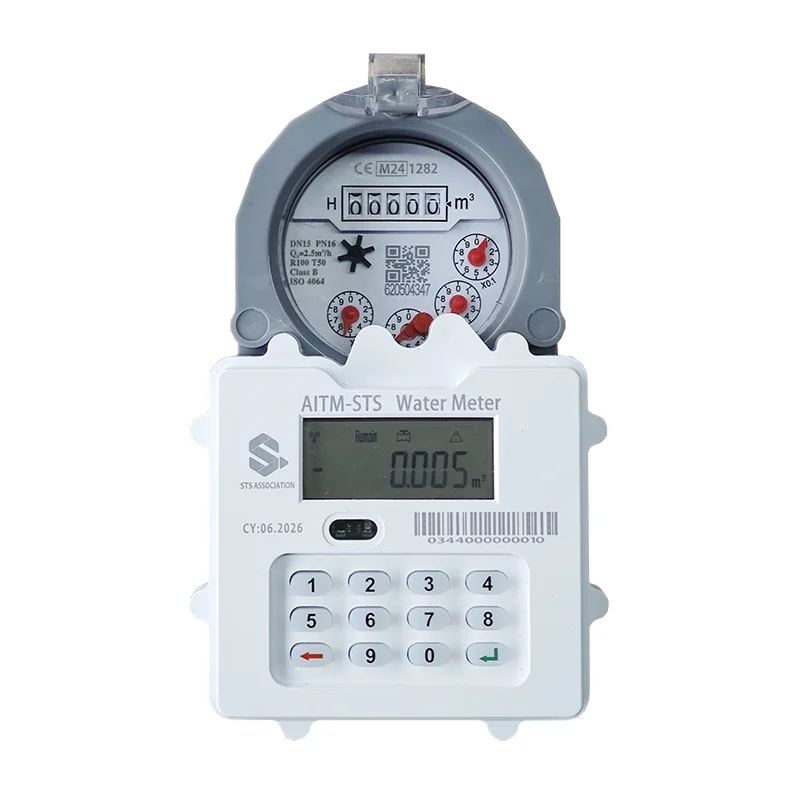

Medidor de água com teclado pré-pago token STS

Os medidores de água com teclado pré-pago STS Token da fábrica de Xinkong são projetados em estrita conformidade com os padrões internacionais IEC 62055-41 e IEC 62055-51. Eles possuem recursos de segurança, incluindo detecção de expiração de chave, verificação de tipo de chave, proteção de repetição, proteção contra estouro de recarga e proteção contra operações não autorizadas. Suportando sistemas de gerenciamento de chaves multinível, como DITK/DUTK/DDTK, eles atendem aos requisitos de aplicação de segurança e controle de chave de sistemas de medição de água pré-pagos.

Os módulos de medidores de água STS usam tokens criptografados (códigos de recarga de 20 dígitos) como meio de recarga, eliminando a necessidade de cartões IC e permitindo "pagar primeiro, usar depois" - uma mudança nos métodos tradicionais de uso de água e uma solução para o problema de contas de água vencidas. Suas funções principais incluem medição de água, recarga pré-paga, alarme de equilíbrio, interferência antimagnética e armazenamento de dados. Eles oferecem medição precisa, consumo de energia ultrabaixo e fácil operação, atendendo às necessidades de diferentes clientes tanto para uso quanto para gerenciamento.

Parâmetro técnico

Tensão operacional: DC 3,6 V (bateria de íon de lítio descartável)

Corrente estática: ≤30uA

Receber corrente: <= 12mA

Corrente de transmissão: <= 120mA

Potência de transmissão: 12dBm

Frequência operacional: 433 MHz

Distância de comunicação: 1km em áreas abertas

Tipo de sensor: interruptor Reed, sensor magnetorresistivo, etc.

Corrente de movimentação: 200mA

Temperatura operacional: -20°C~55°C

Definição de Interface

Recursos de função

1 Medição precisa

Equipado com uma porta de detecção de sinal de pulso, este medidor de água com teclado pré-pago com token STS calcula a vazão atual, registra e armazena vários dados relacionados ao usuário, como vazão cumulativa, vazão diária e vazão do último mês.

Ele emprega tecnologia anti-jitter durante a detecção do sinal de pulso para evitar efetivamente medições incorretas causadas por interferência externa, melhorando assim a precisão da medição. O módulo do medidor de água também possui detecção de anomalias de sinal de pulso, detecção de falhas de sinal de pulso e forte interferência magnética, além de gravação e armazenamento desses estados anormais.

Ele suporta vários sensores e sinais de amostragem, incluindo interruptores reed, sensores magnetorresistivos/de efeito Hall e sensores não magnéticos.

2 Detecção de tensão

Ele verifica regularmente a tensão da bateria, registra o status de baixa tensão e emite um alarme quando a bateria está fraca, e também possui uma função de monitoramento de falha de energia para salvar os dados de medição em tempo hábil e evitar perdas acidentais.

3  temporizador real

Integra uma função de relógio em tempo real, garantindo alta precisão de tempo.

4 restauração de dados

Os registros históricos armazenam 18 meses de dados de final de mês e dados diários de ponto fixo do mês anterior.

Controle de 5 válvulas

Possui atuação de válvula, detecção de tempo limite e funções de tratamento de anomalias.

Ele pode executar automaticamente ações de troca de válvula de acordo com o ciclo de troca de válvula definido, evitando que as válvulas emperrem devido à inatividade prolongada, reduzindo os custos de manutenção do hidrômetro e prolongando a vida útil.

6 Interferência antimagnética

Quando ocorre interferência magnética, o módulo identificará e registrará automaticamente o estado anormal, podendo vincular simultaneamente a válvula para fechá-la ou permanecer inativa.

7 pré-pago

O medidor calcula o volume de água restante em tempo real com base no volume de água recarregada acumulada e na vazão acumulada. Quando o volume de água restante for inferior a 0, a válvula fechará automaticamente. Após uma recarga bem-sucedida, a válvula abrirá automaticamente. Quando a válvula está no estado fechado de atraso, a função de cheque especial pode ser acionada pressionando o botão do medidor.

8 Comunicação LoRa

A comunicação pode ser estabelecida sem fio com o CIU ou com um coletor de dados. Com o CIU, os usuários podem operar e interagir remotamente com os dados sem contato próximo com o medidor. O coletor de dados coleta dados como status do dispositivo e vazão, que são então carregados na plataforma do sistema, permitindo a coleta remota e centralizada de dados dos dispositivos hidrômetros.

9 função de recarga

A água pode ser recarregada para dispositivos de medição inserindo um token de recarga criptografado STS de 20 dígitos. A recarga sem cartão é suportada, evitando o risco de desgaste e perda do cartão.

10 Função de consulta

Ao inserir um código de consulta de 4 dígitos, os usuários podem verificar parâmetros como volume de água restante, uso cumulativo, quantidade de recarga atual e status da válvula do dispositivo de medição, que são exibidos de forma clara e intuitiva.

11 Função cheque especial

Quando o medidor fica sem água restante e a válvula é fechada, o usuário pode ativar o modo cheque especial digitando um código de acesso específico para continuar usando água temporariamente. Assim que o valor do cheque especial atingir o valor definido, a válvula fechará novamente e o saque a descoberto não será permitido uma segunda vez.

12 atualização OTA

Não há necessidade de substituir ou desmontar o medidor de água com teclado pré-pago STS Token; todos os programas de módulos suportam atualizações OTA, atendendo continuamente aos novos requisitos de medidores de água e eliminando as preocupações dos usuários.
