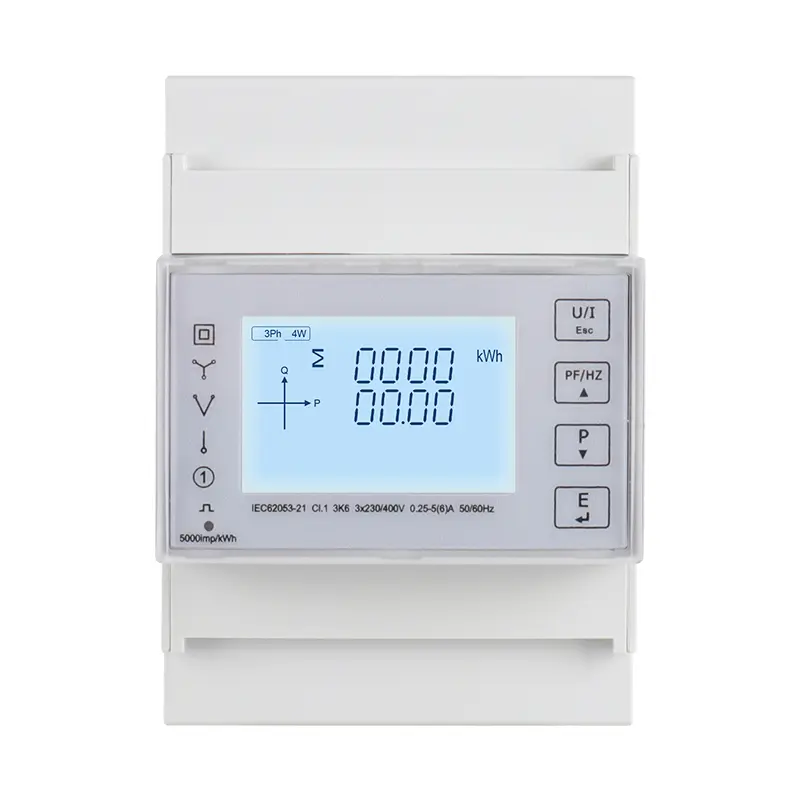

Medidor inteligente de energia multifuncional de trilho DIN FROIO VII QUATRO

O Xinkong Electrical é um fabricante e fornecedor de medidores de energia multifuncional de trilho DIN de três fases profissionais de quatro fios na China. Ficamos especializados em medição há muitos anos. Nossos produtos têm uma boa vantagem de preço e cobrem a maior parte dos mercados do Sudeste e da Ásia Média. Estamos ansiosos para nos tornar seu parceiro de longo prazo na China.

Enviar consulta

Descrição do produto

Três fases quatro fios jin trilho multifuncional Medidor inteligente de energia é Din Rail Instalação de energia Mutil função medição de suporte e análise de variedade de parâmetros de potência, como tensão, corrente, energia de quatro quadrantes parâmetros, fator de potência etc. Enquanto isso Eles também podem fornecer the measurement of multiple electric energy parameters , such as two way active energy, reactive energy, monthly and daily electricity consumption statistics.This series of products also can support the analysis of electric power parameter measurement in 1P2W and 3P4W grid environment, is suitable for power monitoring for photovoltaic inverter, new energy electricity consumption statistic analysis, real time power monitoring and a variety of other environments, has the multi-function, high stability and long life características. Esta série de produtos com interface de comunicação RS485, taxa de transmissão máxima Suporte 38400bps, suportando protocolos de comunicação MODBUS RTU. Ele pode facilmente realizar a função de dados remotos e adotar o design de LCD de tela grande e chave sensível ao toque, que pode executar facilmente a visualização local e definir o operação dos parâmetros de variação. O produto tem a função de proteção de senha, o que garante a segurança dos dados do produto.

O medidor inteligente de energia multifuncional do trilho DIN de fase quatro fases foi projetado para o monitoramento de energia elétrica do inversor fotovoltaico, análise estatística do consumo de eletricidade de novas energia, necessidades de monitoramento de energia dos utilitários de sistemas de energia e edifícios inteligentes. Sua função completa de comunicação é muito adequada para vários sistemas de controle, sistemas SCADA e sistemas de gerenciamento de energia.

Características

Acesso 100Direct de corrente máxima

Montagem do trilho DIN, largura padrão do módulo 4.

Medição de parâmetros multifuncionais, fornecendo tensão, corrente, potência ativa, potência reativa, poder aparente, poder fator, ângulo de fase, etc.

Forneça uma variedade de dados estatísticos e funções de armazenamento local, como energia bidirecional, demanda e outros dados estatísticos. Forneça estatísticas mensais de consumo de eletricidade nos últimos 12 meses e estatísticas diárias de consumo de eletricidade nos últimos 31 dias

Suporte a função de comunicação RS485, taxa de transmissão de até 38400bps, suporte ao protocolo Modbus RTU.

Suporta uma interface de saída de pulso optocoupler e os parâmetros de saída podem ser definidos.

O tempo de atualização do LCD é 1 segundo, manual de suporte ou automático exibição de rolagem (configurável)

Parâmetros

1. A unidade pode medir e exibir
RMS instantâneo Valores
Atual	Por fase, neutro
Tensão	L-L, L-N
Freqüência	45 a 65Hz
Poder ativo	Total e por fase
Fator de potência	Total e por fase
Energia Valores (incluem: importar, exportação, importação + exportação)

Energia ativa	0 a 99999999999 kWh
Energia ativa multi -tarifária (T1 - T4)	0 a 99999999999 kWh
2. A unidade pode medir e comunicar a leitura
Energia Valores
Energia aparente (total)	0 a 99999999999 Feracho
Reativo multi-tarifário Energia (T1 - T4)	0 a 9999999.999 Kvarh, inclua: importação, exportação, importação+exportação
Consumo mensal de eletricidade nos últimos 12 meses	Energia ativa total Faixa: 0 a 9999999.999 kWh
Consumo diário de energia nos últimos 31 dias	Energia ativa total Faixa: 0 a 9999999.999 kWh
3. A unidade pode ser coletada
Classe de comunicação	Endereço Modbus, taxa de transmissão, bit de paridade, bit de parada
Classe de configuração do sistema	Senha do usuário (HMI), tipo de energia do tipo
Classe de saída de pulso	Tipo de saída de pulso, largura de saída de pulso, taxa de saída de pulso
Aula de tempo	Tempo de exibição automática de rolagem, retroiluminado tempo, tempo do sistema (RTC), tarifa tempo

Especificação

Elétrica Características
Tipo de medição		RMS, incluindo harmônicos no sistema CA, suporte 1p2w, 3p3w, 3p4w
Precisão da medição	Tensão, corrente	Classe 0.5, de acordo com IEC 61557-12
	Poder ativo	Classe 1 / 0.5, de acordo com IEC 61557-12
	Poder reativo	Classe 2, de acordo com IEC 61557-12
	Poder aparente	Classe 1, de acordo com IEC 61557-12
	Energia ativa	Classe 1 / 0.5s, de acordo com IEC 62053-22, IEC 61557-12
	Energia reativa	Classe 2, de acordo com IEC 62053-23, IEC 61557-12
	Fator de potência	Classe 1, de acordo com IEC 61557-12
	Freqüência	Classe 0.2, de acordo com IEC 61557-12
	Distorção harmônica	Classe 2, de acordo com IEC 61557-12
Taxa de atualização de dados		1 segundo. Opcional 100 ms
Tensão de entrada	Baço de flotagem (um)	230 VAC (L-N) / 400 VAC (L-L)
	Conexão direta	Faixa medida: 85 a 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Faixa de frequência	45 a 65 Hz
	Capacidade de sobrecarga	2*un por 1 segundo
Corrente de entrada	Intervalo medido	0,005 a 100 A, a corrente básica (IB) é 10A
Corrente de entrada	Capacidade de sobrecarga	30*IMAX por 0,01 segundo
Saída de pulso	Tipo de interface	Optocoupler de colecionador aberto
	Pulso constante	400 / 100/10/1 IMP / KWH (Kvarh) (configurável)
	Largura de pulso	60/100/200 milissegundos (configuráveis), o padrão é 100millissegunds
	Tipo de saída de pulso	Importação/Exportação/Energia Ativa Total, Importação/exportação/energia reativa total (Configurável)
	Aula	Classe A, de acordo com IEC 62053-31
	Tensão de entrada	5 ~ 27 VCC
Luz indicadora de pulso no painel		A constante de pulso é 400IMP/KWH
Precisão do relógio em tempo real		0,5 s/d

Mecânico Características
Grau de proteção IP (IEC 60529)	Projetado para tela frontal IP51, corpo de metros IP30
Dimensões (W X H X D)	99 x 71 x 65 mm
Posição de montagem	Montagem do trilho DIN
Material da caixa do medidor	UL 94 V-0
Ambiental Características
Temperatura operacional	-25 a+55 ℃
Temperatura de armazenamento	-40 a+80 ℃
Umidade	<90%, não condensador
Diploma de poluição	2
Altitude	Até 2000m
Vibração	10 Hz a 150Hz, IEC 60068-2-6
Eletromagnético Características
Descarga eletrostática	Nível 4, de acordo com IEC 61000-4-2 (1)
Imunidade a campos irradiados	Nível 3, de acordo com IEC 61000-4-3 (1)
Imunidade a transientes rápidos elétricos	Nível 4, de acordo com IEC 61000-4-4 (1)
Imunidade a surtos	Nível 4, de acordo com IEC 61000-4-5 (1)
Imunidade a distúrbios conduzidos	Nível 3, de acordo com IEC 61000-4-6 (1)
Imunidade a campos magnéticos	IEC 61000-4-8 (1)
Imunidade a quedas de tensão	IEC 61000-4-11 (1)
Emissões irradiadas	Classe B, de acordo com o EN55011
Emissões conduzidas	Classe B, de acordo com o EN55011
Harmônicos	IEC 61000-3-2 (1)
(1): O teste experimental é realizado de acordo com os requisitos de nota dos produtos de grau industrial no IEC61326-1
Segurança
Categoria de medição	Cat III, de acordo com IEC 61010-1
Categoria de sobretensão	Cat III, de acordo com IEC 61010-1
Isolamento	Teste de tensão CA: 4KV por 1 minuto
Isolamento	Teste de tensão de impulso: 6KV - 1,2/50µS Waveform
Classe de proteção	II, de acordo com o IEC61010-1
Comunicações
Interfaces padrão e protocolos	2 fios RS485, Modbus RTU
Taxa Buad	1200 a 38400 bps, o padrão é 9600 bps
Bit de paridade	Nenhum, mesmo, estranho, não é nenhum
Pare a bit	1 ou 2, o padrão é 1
Tempo de resposta	<100ms
Modo de transmissão	meio duplex
Distância de transmissão	Até 1000m
Máx. Carregamento de ônibus	64 PCs

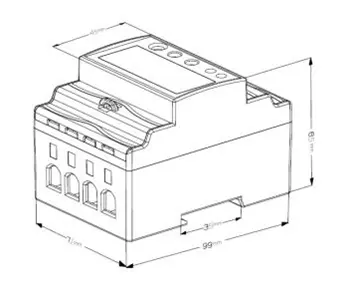

Dimensões de instalação
