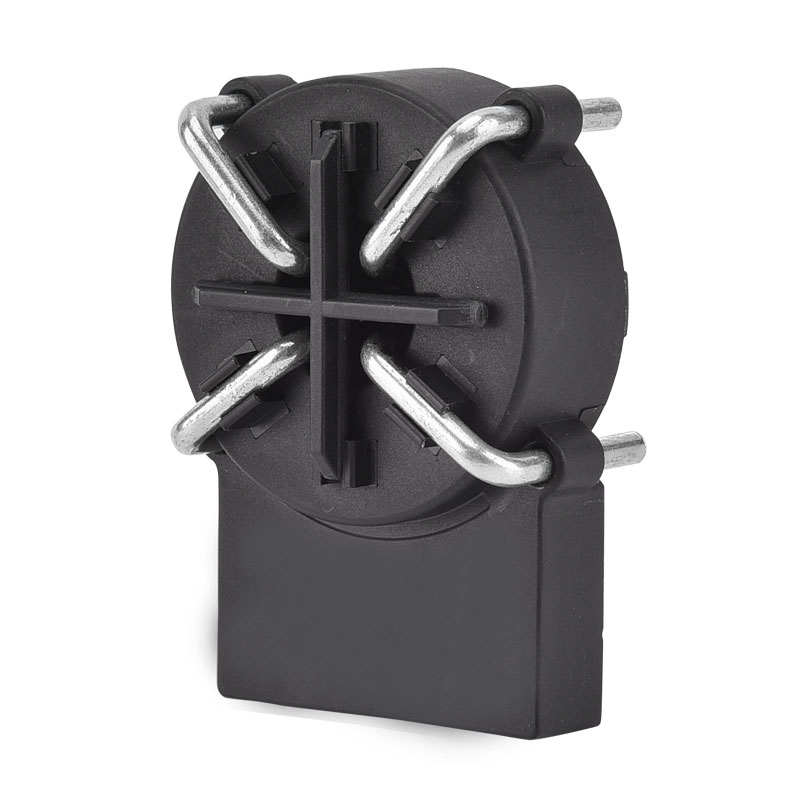

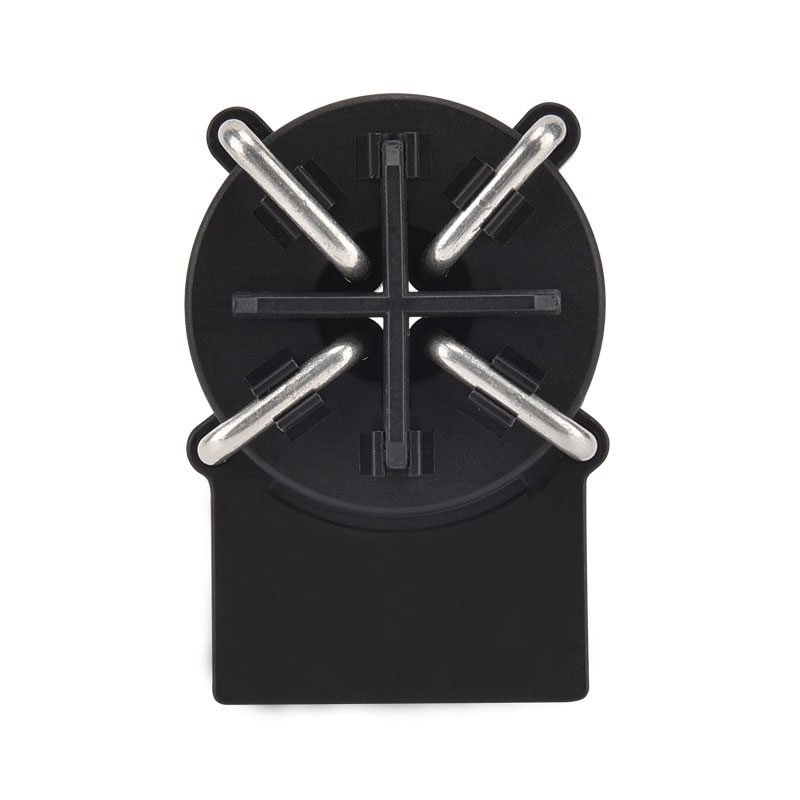

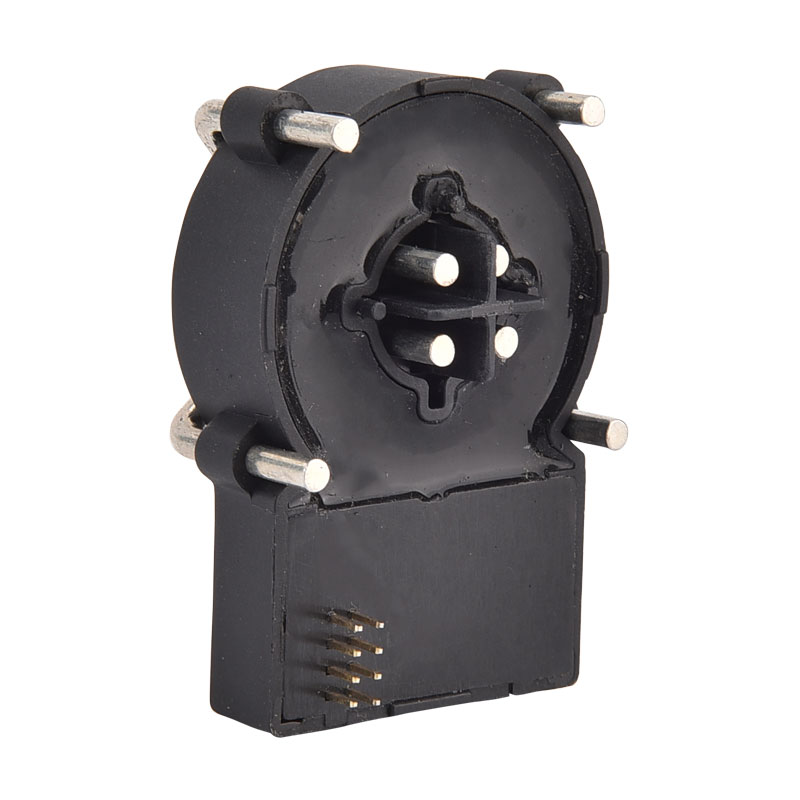

Unidade de monitoramento de corrente residual de detecção de vazamento CA/ CC

O Xinkong é um fabricante e fornecedor de unidade de monitoramento residual de detecção de vazamento CA/ CC profissional com muitos anos de experiência. A unidade de monitoramento atual de monitoramento atual de detecção de vazamento CA/ CC pode atender a muitos aplicativos, se você estiver interessado em nossos serviços de qualidade, você pode nos consultar agora e voltaremos a você prontamente. Uma importante função de segurança desses dispositivos é o monitor da corrente de vazamento de todo o sistema dos módulos de energia contra a Terra. Um sistema defeituoso pode se tornar perigoso para as pessoas ou causar incêndios. Antes de chegar até agora, os módulos de energia devem ser desconectados da grade. A corrente de vazamento contém componentes CC e CA. Portanto, é necessária uma unidade de monitoramento sensível ao CA/DC.

Modelo:XKCA-01-MD

Enviar consulta

Descrição do produto

O Xinkong é um fabricante e fornecedor de unidade de monitoramento residual de detecção de vazamento AC/ CC, fabricante e fornecedor, conhecido por serviços de qualidade. A Wenzhou Xinkong Import & Export Co., Ltd. é uma empresa inovadora que integra pesquisas, produção e vendas científicas. A rede de vendas da empresa abrange muitos países e regiões como Europa e Sudeste Asiático, e a qualidade e o serviço de seus produtos são bem recebidos pelos clientes. Você pode ter certeza de comprar a unidade de monitoramento de corrente residual de detecção de vazamento CA/ CC.

O módulo de detecção de corrente residual da série XKCA é amplamente aplicável, especialmente em estações de carregamento público para veículos elétricos, motocicletas elétricas, bicicletas elétricas, taxas de carregamento e gerenciamento de segurança de energia. Oferece uso simples e instalação fácil.

Características

■ Supplência única +5 V
■ Saída de drain aberto digital duplo, indicação de viagem de 20MAAC/6MADC
■ Condutores primários de três fases no módulo (Tip. 32a, máx. 40a)
■ Saída PWM para indicação de valor de corrente residual de CC (0 ~ 30MA)
■ Erro saída para indicação de falha do sistema
■ Montado na placa PCB
■ Função de autoteste

Aplicações

■ Detecção de falhas no solo

■ Estação de carga de veículo elétrico

■ Detecção de corrente de vazamento de conversor

Padrão

■ Aplicável para os requisitos de corrente residual da IEC 62752

■ Aplicável para os requisitos de corrente residual da IEC 62955 para RDC-PD

■ Aplicável para os requisitos de corrente residual do UL2231

■ Componentes projetados de preenchimento completo/alcance

APERAÇÃO DE PRODUTO

Esquema de aplicação típico:

Definição do PIN:

Pin-no	Nome do pino	Função
1	Erro	■ Pino de saída de colecionamento aberto para indicar a condição de falha do sistema ■ Quando nenhuma falha do sistema, este pino será conduzido ao GND ■ Quando ocorreu falha do sistema, este pino será de alta impedância
2	Teste	■ Quando este pino for realizado no 0VDC, o módulo calcula a correção de ponto zero e armazenará o valor para se registrar no MCU para concluir a operação de calibração. ■ Após o término da calibração, o sistema gerará uma corrente residual simulada, para verificar se o módulo pode fazer a resposta correta. Durante este procedimento, o X20-Out & X6-Out se tornará em alta impedância se o módulo funcionar correto. Atenção: ■ Ao usar a função de teste, o circuito principal deve ser cortado para garantir que nenhum fluxo de corrente residual ■ Ao usar esta função PIN, siga a figura do diagrama de tempo
3	X6-out	■ Se a corrente residual exceder o valor predefinido de Tripping DC (para este módulo tipicamente 4,5 MADC), essa saída está em um estado de alta impedância ■ Quando a corrente residual total R.M.s excede o valor predefinido de todas as corrente, essa saída está em um estado de alta impedância ■ Quando a falha do sistema acontece, essa saída está em um estado de alta impedância ■ Para outras condições normais, esta saída está em um nível baixo (GND)
4	X20-out	■ Se a corrente residual exceder o valor de disparo predefinido predefinido (para puro AC normalmente 17,8 mAac), essa saída está em um estado de alta impedância ■ Quando a falha do sistema acontece, essa saída está em um estado de alta impedância ■ Para outras condições normais, esta saída está em um nível baixo (GND)
5	Gnd	■ Terra
6	Vdd	■ Fonte de alimentação do módulo, tensão padrão 5VDC ■ Entrada de tensão necessária para estar dentro de 4,85 ~ 5.15VDC, capacidade de saída de energia> 100mA ■ Ripple da fonte de alimentação ≤ 150mv (É sugerido usar o circuito LDO, para referência IC LP2985A-50DB)
7	Pwm	■ Indicando o componente de corrente residual de CC com o ciclo de trabalho com 8kHz PWM ■ Resolução de saída = 3,33%/madc de 0 ~ 30madc ■ Precisão de cerca de ± 0,5mA
8	N.C.	■ Não usado

Características elétricas/confiabilidade:

	Char	Min	TIPO	Máx	Unidade
1	Corrente RMS nominal primária (fase / 3 fase)		32	40	A
2	Tensão de fornecimento	4.85	5	5.15	V
3	Temperatura de operação ambiente	-40		+105	℃
4	Temperatura de armazenamento ambiente	-20		+65	℃
5	Consumo de energia estática			110	MW
6	Depuração elétrica; primária primária	6.5			mm
7	Depuração elétrica; primário-secundário	10			mm
8	Distância de fluência; primária primária	8			mm
9	Distância de fluência; Primarial-secundário	10			mm
10	Entrada de tensão, baixo nível	0		0.6	V
11	Entrada de tensão, alto nível	4.2		5	V
12	Vida de design teórico	20			Ano
13	Altitude operacional			4000	m

Corrente de viagem (características relacionadas à corrente residual):

	WAV	Freq	Min	TIPO	Máx	Unidade
1	AC	50Hz	15	17.8	20	MA
2	A0	50Hz	11	17	26	MA
3	A90	50Hz	10	18.5	27	MA
4	A135	50Hz	10	22.9	28	MA
5	2pdc	-	3.5	5.0	7	MA
6	3pdc	-	3.1	4.5	6.2	MA
7	S-DC	-	3.0	4.5	6.0	MA

Tempo de viagem (características relacionadas à corrente residual):

	WAV	Freq	Atual	TIPO	Máx	Unidade
1	AC	50Hz	30Ma	50	1000	EM
2	AC	50Hz	60mA	16	100	EM
3	AC	50Hz	150mA	15	60	EM
4	AC	50Hz	5a ~ 100a	8.5	60	EM
5	A0	-	42mA	25	100	EM
6	A0	-	84mA	18	60	EM
7	A0	-	210mA	10	60	EM
8	A0+DC	-	42MA+6MADC	18	60	EM
9	A0+DC	-	84MA+6MADC	15	60	EM
10	A0+DC	-	210mA+6madc	15	60	EM
11	S-DC	-	6Ma	48	1000	EM
12	S-DC	-	60mA	16	100	EM
13	S-DC	-	300mA	8.5	60	EM
14	2pdc/3pdc	-	60mA	20	100	EM
15	2pdc/3pdc	-	120mA	15	60	EM
16	2pdc/3pdc	-	300mA	12	60	EM
17	2pdc/3pdc	-	5a ~ 100a	12	60	EM

Dimensão do produto (mm):

Diagrama de tempo:

■ T0 como tempo de espera para estábulo do sistema, T0 tinha 270ms

■ T1 Como tempo de espera, é sugerido t1 ≥ 100ms

■ T2 como o tempo de calibração e auto-teste, é sugerido 50ms ≤ t2 ≤ 100ms

■ T3 Como tempo de espera para o auto-teste dc, t3≈ 200ms, é sugerido ler X6-out após 300ms

■ T4 Como tempo de espera para o auto-teste AC, T4≈ 690ms, é sugerido ler x30-out após 300ms

■ T5 como o tempo de duração da indicação de autoteste CA, T5 ≈ 1580ms

■ T6 como o tempo de duração da indicação de auto-teste dc, T6 ≈ 1090ms

Circuito de autoteste:

■ 2 Derramar no ZCT para gerar corrente residual de CC simualtada

■ Usando o VDD para gerar valor típico = 6,53 Corrente residual simulada do MADC

■ Esta corrente é a condição de disparo mais restrita para testar se o sistema está funcionando correto

Limite de flip de sinal digital:

■ Para evitar a oscilação do sinal, a saída de saída do sinal de disparo foi definida com limiar de disparo e limiar de recuperação

■ Ao tropeçar no limiar atingiu o flip x-out relacionado e quando a corrente diminui para o limiar de recuperação , o X-out relacionado novamente, de volta ao estado de baixo nível
