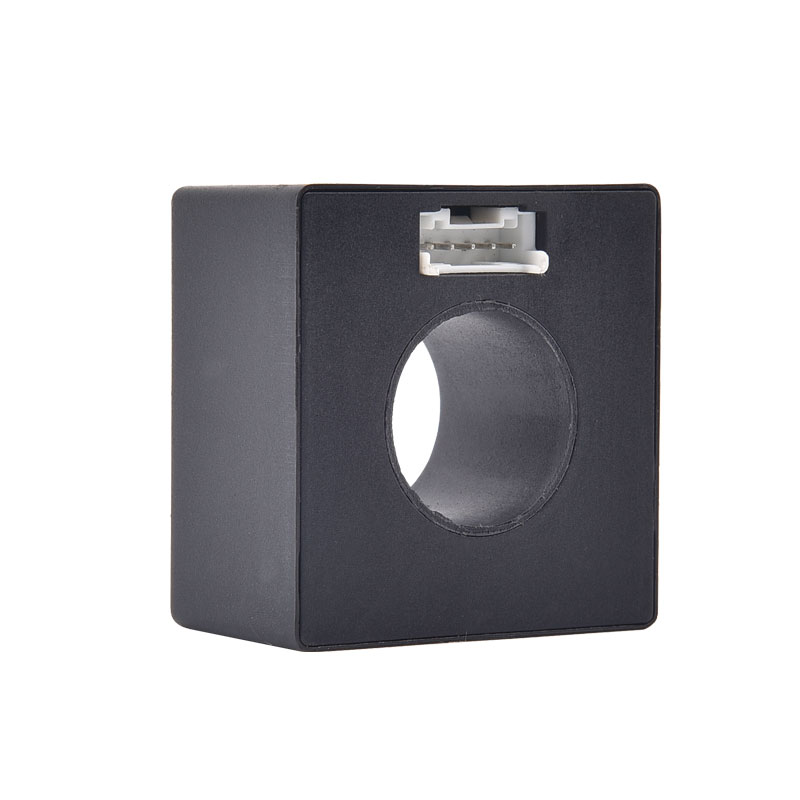

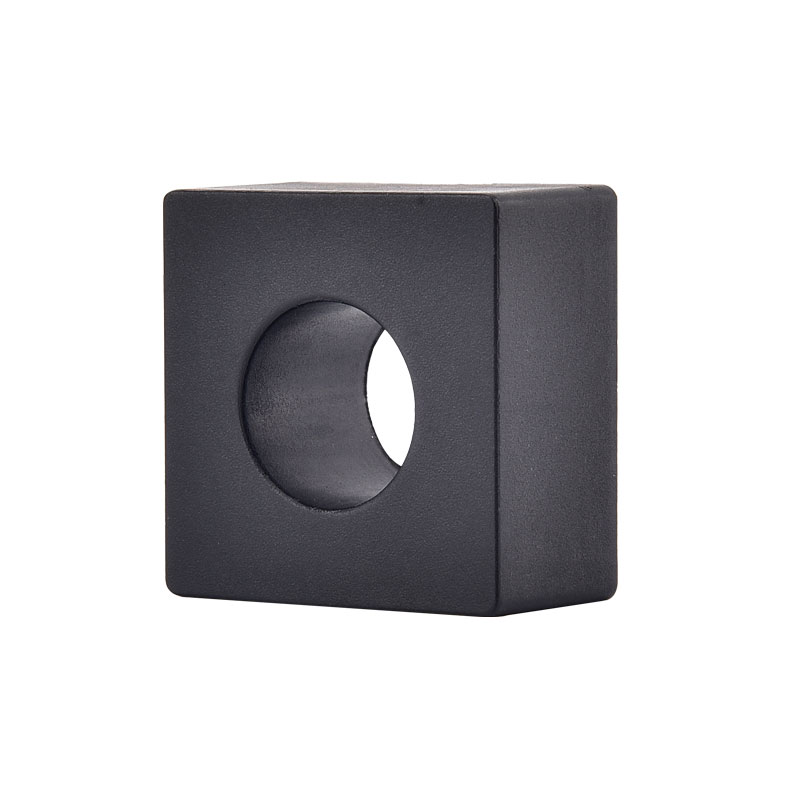

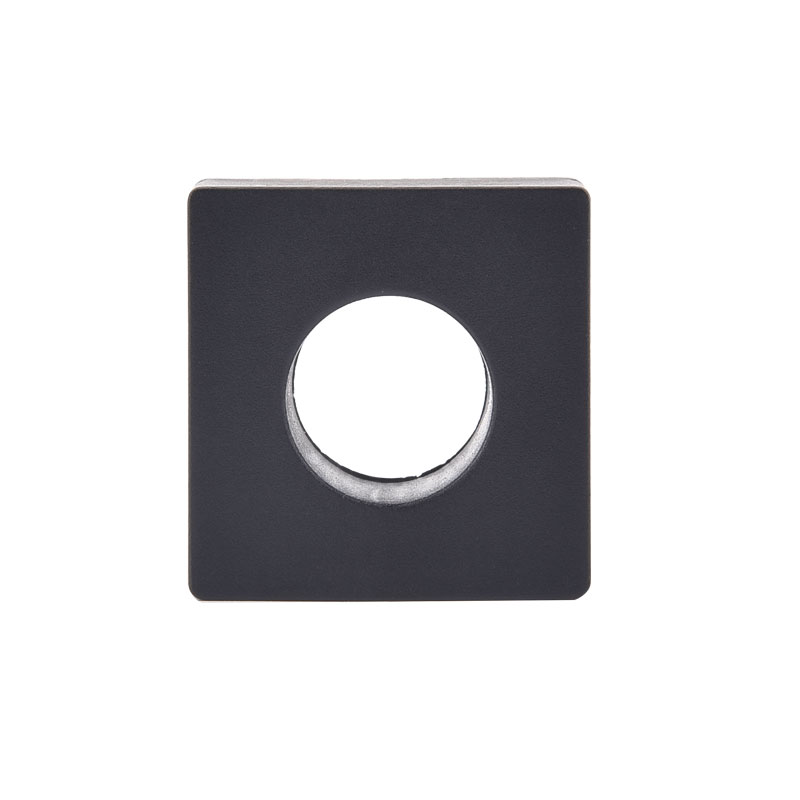

Sensor de vazamento do tipo B de alta precisão

O Xinkong é um fabricante profissional de sensores de vazamento do tipo B de alta precisão, com muitos anos de experiência. O sensor de vazamento do tipo B alto pode atender a muitos aplicativos, se você estiver interessado em nossos serviços de qualidade, você pode nos consultar agora e voltaremos a você prontamente. Um sistema defeituoso pode se tornar perigoso para as pessoas ou causar incêndios. Antes de chegar até agora, os módulos de energia devem ser desconectados da grade. A corrente de vazamento contém componentes CC e CA. Portanto, é necessária uma unidade de monitoramento sensível ao CA/DC.

Enviar consulta

Descrição do produto

O Xinkong é um fabricante e fornecedor de sensores de vazamento do tipo B de alta precisão, conhecido por serviços de qualidade. A Wenzhou Xinkong Import & Export Co., Ltd. é uma empresa inovadora que integra pesquisas, produção e vendas científicas. A rede de vendas da empresa abrange muitos países e regiões como Europa e Sudeste Asiático, e a qualidade e o serviço de seus produtos são bem recebidos pelos clientes. Você pode ter certeza de comprar um sensor de vazamento do tipo B alto.

Características

■ Supplência única +5 V

■ Saída de alto e baixo nível

■ Função de autoteste

■ Montado na placa PCB

Aplicações

■ Detecção de falhas no solo

■ Estação de carga de veículo elétrico

■ Detecção de corrente de vazamento de conversor

Padrão

■ Aplicável para os requisitos de corrente residual da IEC 62752

■ Aplicável para os requisitos de corrente residual da IEC 62955 para RDC-MD

■ Componentes projetados de preenchimento completo/alcance

Visão geral

Uma importante função de segurança desses dispositivos é o monitor da corrente de vazamento de todo o sistema dos módulos de energia contra a Terra. Um sistema defeituoso pode se tornar perigoso para as pessoas ou causar incêndios. Antes de chegar até agora, os módulos de energia devem ser desconectados da grade. A corrente de vazamento contém componentes CC e CA. Portanto, é necessária uma unidade de monitoramento sensível ao CA/DC.

O módulo de detecção de corrente residual da série XKCA é amplamente aplicável, especialmente em estações de carregamento público para veículos elétricos, motocicletas elétricas, bicicletas elétricas, taxas de carregamento e gerenciamento de segurança de energia. Oferece uso simples e instalação fácil.

Esquema de aplicação típico:

Definição do PIN:

Número do pino	Símbolo	Tipo de pino	Funções
1	Vdd	Poder	Fonte de alimentação do módulo, tensão padrão 5VDC Entrada de tensão necessária para estar dentro de 4,85 ~ 5.15VDC, capacidade de saída de energia> 100mA Ripple da fonte de alimentação ≤ 150mv
2	VIAGEM	SAÍDA	Quando a corrente residual excede o limite, o nível de saída muda de baixo para alto
3	Gnd	Poder	Chão
4	Cal	ENTRADA	Quando este pino foi realizado no 0VDC, o módulo calcula a correção zero e armazenará o valor para se registrar no MCU para concluir a operação de calibração. Ao usar a função Cal, o circuito principal deve ser cortado para garantir que não haja fluxo de corrente residual
5	TESTE	ENTRADA	Antes de iniciar o carregamento, execute um teste de simulação no produto através deste pino para verificar se o produto funciona normalmente

Características elétricas/confiabilidade:

	Char	Min	TIPO	Máx	Unidade
1	Corrente RMS nominal primária (fase / 3 fase)		32	80	A
2	Tensão de fornecimento	4.85	5	5.15	V
3	Umidade relativa			95	%
4	Temperatura de operação ambiente	-40		+105	℃
5	Temperatura de armazenamento ambiente	-20		+65	℃
6	Consumo de energia			≤110	MW
7	Entrada/saída de tensão, baixo nível	0		0.6	V
8	Entrada/saída de tensão, alto nível	4.2		5	V
9	Vida de design teórico		≧ 20		Ano
10	Altitude operacional			≤4000	m

Corrente de viagem (características relacionadas à corrente residual):

	WAV	Freq	Min	TIPO	Máx	Unidade
1	S-DC	-	3	4.5	6	MA
2	2pdc	-	3.5	5	7	MA
3	3pdc	-	3.1	4.5	6.2	MA

Tempo de viagem (características relacionadas à corrente residual):

	WAV	Freq	Atual	TIPO	Máx	Unidade
1	S-DC	-	6Ma	100	1000	EM
2	S-DC	-	60mA	50	300	EM
3	S-DC	-	200Ma	50	100	EM
4	2pdc	-	60mA	50	300	EM
5	2pdc	-	200Ma	50	100	EM
6	3pdc	-	60mA	50	300	EM
7	3pdc	-	200Ma	50	100	EM

NOTRIP-TIME (características relacionadas à corrente residual):

	WAV	Freq	Atual	Baixo limite	Unidade
1	AC	50Hz	30Ma	∞	EM
2	AC	50Hz	60mA	300	EM
3	AC	50Hz	150mA	80	EM
4	AC	50Hz	5a	80	EM

Dimensão do produto (mm):

Nota: Os fios do terminal podem ser personalizados.

Diagrama de tempo:

■ Velocidade de energia VDD ≤ 5ms/v

■ T1 Como tempo de espera, é sugerido t1 ≥ 100ms

■ 50ms≤ t2≤100ms, calcal de calcário mais baixo que 50ms, o produto começa a entrar na fase zero

■ T3≥500ms e aguarde o zero concluir

■ T4≈400ms, e o sinal de autoteste de teste ativa deve esperar até que o T3 seja concluído antes que ele possa ser aplicado

■ Saída do pino de viagem alta duração tx = 100ms (verifique se o autoteste da função)

■ ty = 100ms é o tempo de desbotamento de alto nível do pino (desativa a verificação de autoteste)

Circuito de autoteste:

■ 2 Derramar no ZCT para gerar corrente residual de CC simualtada
■ Usando o VDD para gerar valor típico = 6,53 Corrente residual simulada do MADC
■ Esta corrente é a condição de disparo mais restrita para testar se o sistema está funcionando correto

Limite de flip de sinal digital:

■ Para evitar a oscilação do sinal, a saída de saída do sinal de disparo foi definida com limiar de disparo e limiar de recuperação

■ Ao atingir o limiar de tropeço， O flip x-out relacionado e quando a corrente diminui para o limite de recuperação , o X-out relacionado novamente, de volta ao estado de baixo nível
